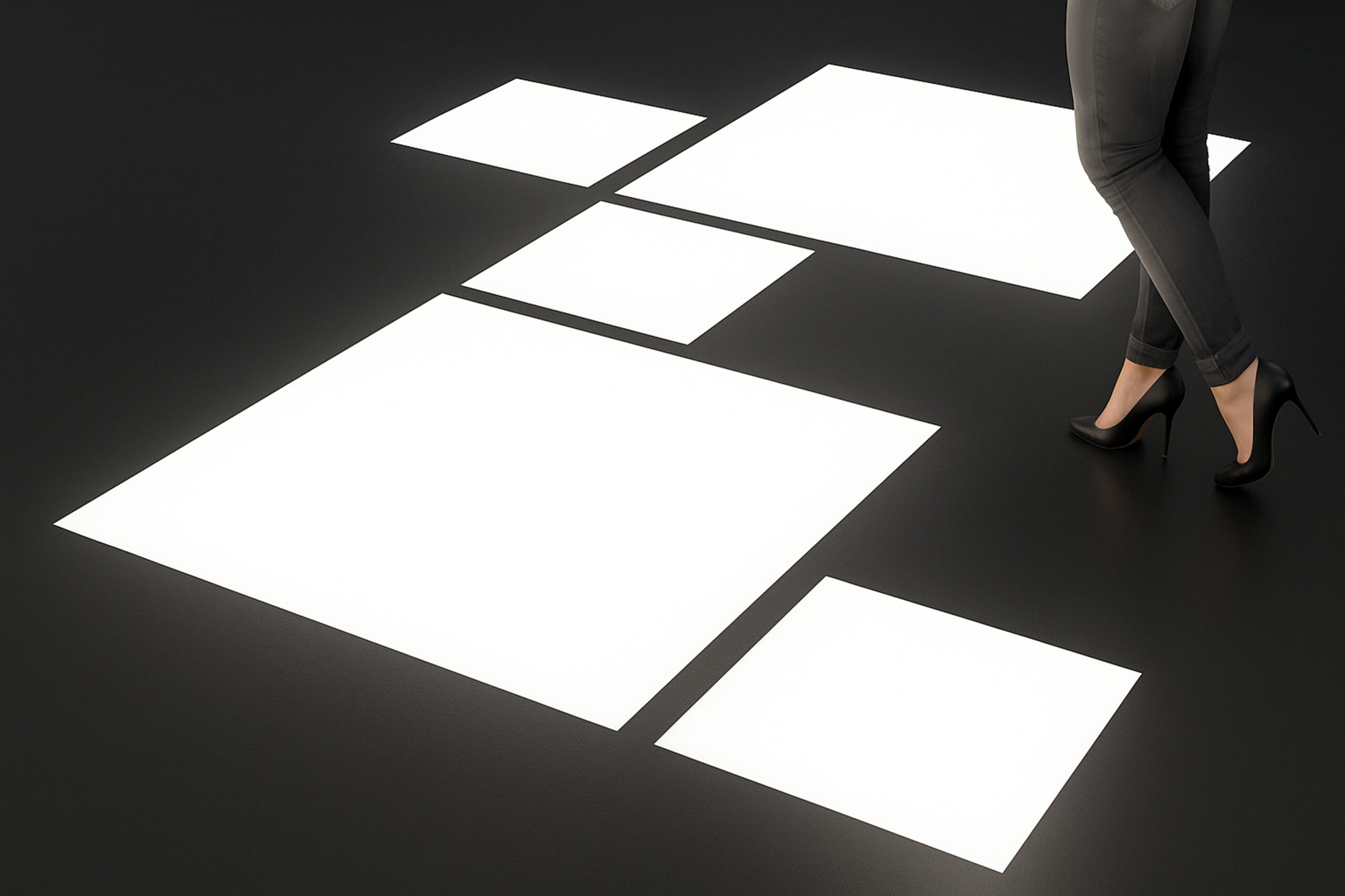

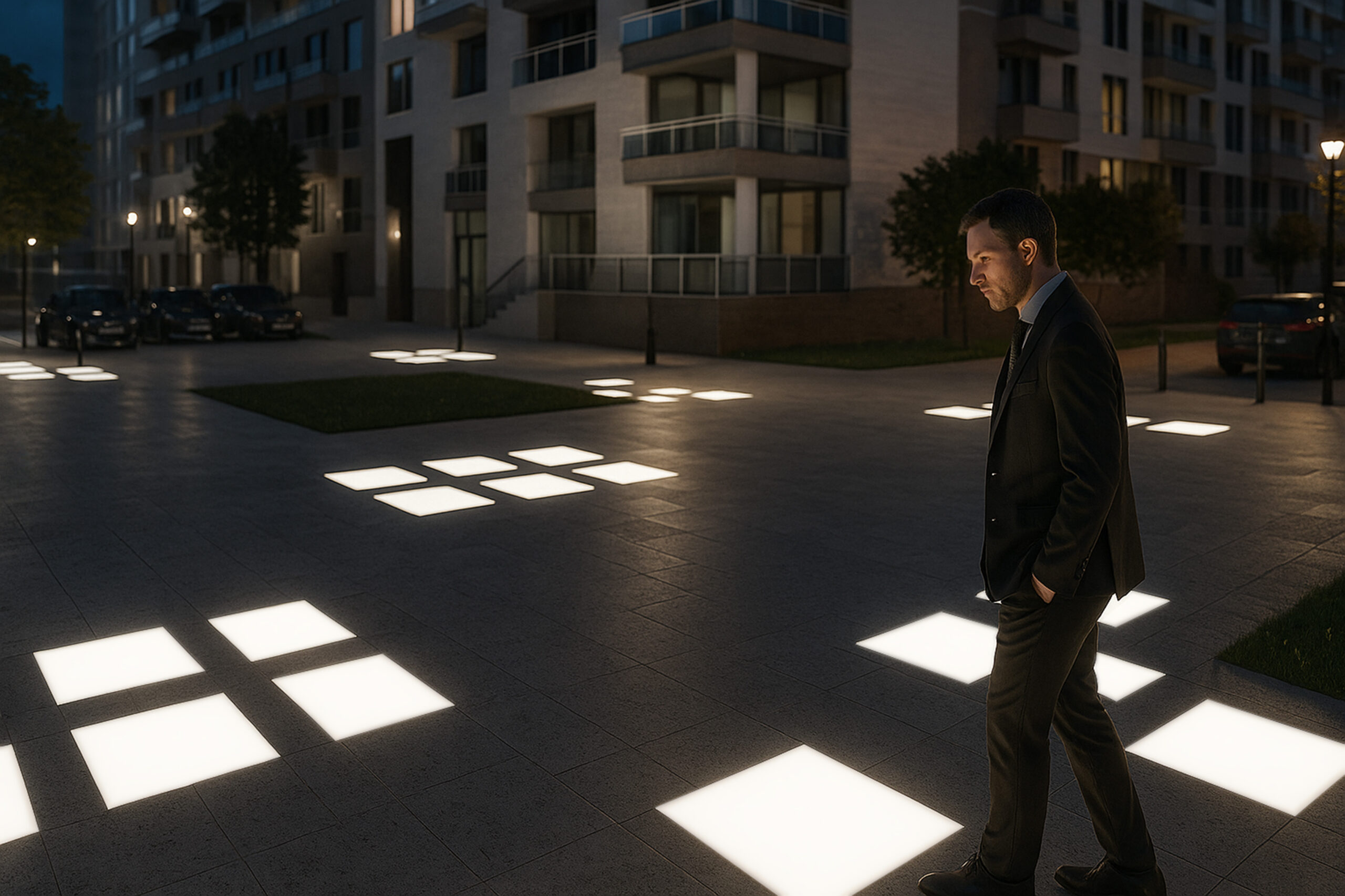

Apparecchio dalla linea pulita in grado di esaltare al meglio i diversi contesti esterni dove è applicato. Realizzato in 5 differenti dimensioni che consentono il loro abbinamento in composizioni dalla luce perfettamente uniforme. La loro grande resistenza al carico applicato e la possibilità di inserirli in acqua fino ad 1mt di profondità rendono gli apparecchi della serie QUADRATO EVO la soluzione ideale per grandi spazi di aggregazione.
TIPOLOGIA ALIMENTAZIONE
CONFIGURAZIONI DISPONIBILI
EMISSIONE LUMINOSA
MARCHI E REQUISITI
FINITURA
61 VETRO SATINATO
62 VETRO SATINATO BRONZO
63 VETRO SATINATO FUMÈ
71 VETRO LUCIDO NERO
A1 VETRO ANTISCIVOLO R10

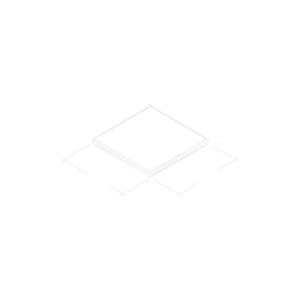

Disegni tecnici
Dati tecnici
| Modello | Codice | Protezione IP | Potenza | Lumen amber  | Lumen 2700K  | Lumen 3000K  | Lumen 4000K  | Lumen 5700K  | Lumen 6500K  | TW  | RGBW  | Fascio luminoso | Alimentazione | Download | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q1 EVO | 07.200032 | IP 68 | LED 6,5W | 650 | 680 | 700 | 740 | 770 | 795 | - | - | .D1 | 230VAC | PDF LDT | |||
| Q2 EVO | 07.200033 | IP 68 | LED 25W | 2500 | 2600 | 2700 | 2850 | 2950 | 3050 | - | - | .D1 | 230VAC | PDF LDT | |||
| Q3 EVO | 07.200034 | IP 68 | LED 55W | 5500 | 5720 | 5940 | 6270 | 6490 | 6710 | - | - | .D1 | 230VAC | PDF LDT | |||
| Q4 EVO | 07.200035 | IP 68 | LED 100W | 10000 | 10400 | 10800 | 11400 | 11800 | 12200 | - | - | .D1 | 230VAC | PDF LDT | |||
| Q5 EVO | 07.200036 | IP 68 | LED 155W | 15500 | 16120 | 16740 | 17670 | 18290 | 18910 | - | - | .D1 | 230VAC | PDF LDT | |||
| Q1 EVO | 07.200037 | IP 68 | LED 6,5W - 13W | - | - | - | - | - | - | 360 | 830 | .D1 | 230VAC | PDF LDT | |||
| Q2 EVO | 07.200038 | IP 68 | LED 25W - 50W | - | - | - | - | - | - | 1375 | 3200 | .D1 | 230VAC | PDF LDT | |||
| Q3 EVO | 07.200039 | IP 68 | LED 55W - 110W | - | - | - | - | - | - | 3025 | 7040 | .D1 | 230VAC | PDF LDT | |||
| Q4 EVO | 07.200040 | IP 68 | LED 100W - 200W | - | - | - | - | - | - | 5500 | 12800 | .D1 | 230VAC | PDF LDT | |||
| Q5 EVO | 07.200041 | IP 68 | LED 155W - 310W | - | - | - | - | - | - | 8525 | 19840 | .D1 | 230VAC | PDF LDT |
| Modello | Codice | Protezione IP | Potenza | Lumen amber | Lumen 2700K | Lumen 3000K | Lumen 4000K | Lumen 5700K | Lumen 6500K | TW | RGBW | Fascio luminoso | Alimentazione | Download | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q1 EVO | 07.200042 | IP 68 | LED 6,5W | 650 | 680 | 700 | 740 | 770 | 795 | - | - | .D1 | 24VDC | PDF LDT | |
| Q2 EVO | 07.200043 | IP 68 | LED 25W | 2500 | 2600 | 2700 | 2850 | 2950 | 3050 | - | - | .D1 | 24VDC | PDF LDT | |
| Q3 EVO | 07.200044 | IP 68 | LED 55W | 5500 | 5720 | 5940 | 6270 | 6490 | 6710 | - | - | .D1 | 24VDC | PDF LDT | |
| Q4 EVO | 07.200045 | IP 68 | LED 100W | 10000 | 10400 | 10800 | 11400 | 11800 | 12200 | - | - | .D1 | 24VDC | PDF LDT | |
| Q5 EVO | 07.200046 | IP 68 | LED 155W | 15500 | 16120 | 16740 | 17670 | 18290 | 18910 | - | - | .D1 | 24VDC | PDF LDT | |
| Q1 EVO | 07.200047 | IP 68 | LED 6,5W - 13W | - | - | - | - | - | - | 360 | 830 | .D1 | 24VDC | PDF LDT | |
| Q2 EVO | 07.200048 | IP 68 | LED 25W - 50W | - | - | - | - | - | - | 1375 | 3200 | .D1 | 24VDC | PDF LDT | |
| Q3 EVO | 07.200049 | IP 68 | LED 55W - 110W | - | - | - | - | - | - | 3025 | 7040 | .D1 | 24VDC | PDF LDT | |
| Q4 EVO | 07.200050 | IP 68 | LED 100W - 200W | - | - | - | - | - | - | 5500 | 12800 | .D1 | 24VDC | PDF LDT | |
| Q5 EVO | 07.200051 | IP 68 | LED 155W - 310W | - | - | - | - | - | - | 8525 | 19840 | .D1 | 24VDC | PDF LDT |
Accessori
| Modello | Codice | Tipologia | Materiale | Dimensioni | Applicazione |
|---|---|---|---|---|---|
| Q1 EVO | 20.210014 | Controcassa | Acciaio inox AISI 304 | 255X255XH150 mm | Per esterni |
| Q1 EVO | 20.210019 | Controcassa | Acciaio inox AISI 316L | 255X255XH150 mm | Per immersione |
| Q2 EVO | 20.210015 | Controcassa | Acciaio inox AISI 304 | 505x505xH150 mm | Per esterni |
| Q2 EVO | 20.210020 | Controcassa | Acciaio inox AISI 316L | 505x505xH150 mm | Per immersione |
| Q3 EVO | 20.210016 | Controcassa | Acciaio inox AISI 304 | 755x755xH150 mm | Per esterni |
| Q3 EVO | 20.210021 | Controcassa | Acciaio inox AISI 316L | 755x755xH150 mm | Per immersione |
| Q4 EVO | 20.210017 | Controcassa | Acciaio inox AISI 304 | 1005x1005xH150mm | Per esterni |
| Q4 EVO | 20.210022 | Controcassa | Acciaio inox AISI 316L | 1005x1005xH150mm | Per immersione |
| Q5 EVO | 20.210018 | Controcassa | Acciaio inox AISI 304 | 1255x1255xH150mm | Per esterni |
| Q5 EVO | 20.210023 | Controcassa | Acciaio inox AISI 316L | 1255x1255xH150mm | Per immersione |
| Q1 | 20.210178 | Kit estrazione | |||
| Q2, Q3 | 20.210179 | Kit estrazione | |||
| Q4, Q5 | 20.210180 | Kit estrazione |
